Os Motores Modutrol IV Série 7284Q são usados para controlar dampers e válvulas.

Estes servomotores aceitam um sinal de corrente ou tensão de um controlador eletrônico para posicionar um damper ou válvula em qualquer ponto entre aberto e fechado.

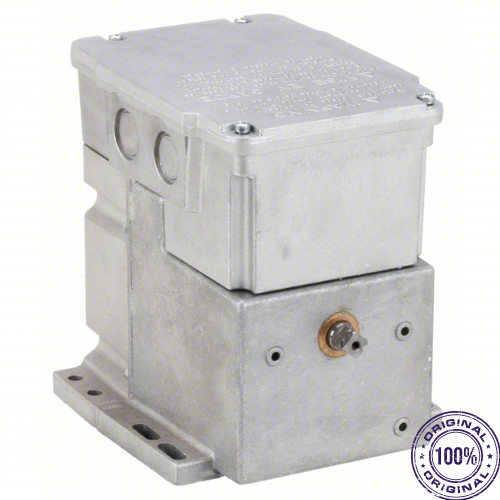

CARACTERÍSTICAS do Servomotor HONEYWELL M7284Q1009 Modutrol:

• Substitui os Motores M744 T, Y;

• O M7284 é um motor sem retorno por mola;

• Motor e trem de engrenagens imersos em óleo para desempenho confiável e longa vida útil.

• Caixa de fiação proporciona proteção contra intempéries NEMA 3;

• Motor atuador e circuitos operam a 24 Vac. Modelos disponíveis com transformador instalado de fábrica ou um transformador interno que pode ser adicionado em campo;

• Terminais de conexão rápida padrão—adaptador de terminal de parafuso disponível;

• Suporte adaptador para combinar a altura do eixo dos motores mais antigos;

• Tempo nominal de 30 segundos para curso de 90° e 60 segundos para curso de 160°.

• Ligações de válvulas e dampers, carcaça à prova de explosão e interruptores auxiliares disponíveis como acessórios.

• Motore com torque de 150 lb.-in;

• Modelos disponíveis com ajuste de início (zero) e fim (Spam);

• Modelos disponíveis com sinal de entrada de 4 a 20 mA.

• Carcaça de alumínio fundido.

Classificações Elétricas do Servomotor HONEYWELL M7284Q1009 Modutrol:

• Consumo de Energia: 23 W (0,24 A);
• Faixa de Entrada:
  • Corrente, Não Ajustável: 4 a 20 mA nominal, 25 mA máximo.
  • Corrente, Ajustável: 4 a 20 mA ajustável, 50 mA máximo.
  • Zero/Nulo (Motor Fechado): 0,08 a 18 mA.
  • Amplitude: 1,8 a 18 mA.
• Impedância de Entrada: 4 a 20 mA: 100 ohms.
• Curso: Modelos fixos de 90° ou 160° disponíveis. Outros modelos disponíveis com curso ajustável em campo de 90° a 160°. O curso é ajustado por meio de cames localizados no compartimento de fiação.
• Tempo:
  • 30 segundos para curso de 90°;
  • 60 segundos para curso de 160°;
• Carga Morta no Eixo:
  • 200 lb (91 kg) no motor ou na extremidade auxiliar;
  • carga combinada máxima de 300 lb (136 kg).
• Rotação do Motor:
  • Normalmente Fechado Eletricamente: Tanto motores com retorno por mola quanto motores sem retorno por mola retornam para a posição fechada com sinal mínimo.
• Classificações de Temperatura Ambiente: -40 a 150°F (-40 a 66°C).
• Eixo: 3/8 pol. [9,5 mm] quadrado.
• Opcional 1: Chaves fins-de-curso internos para indicação de posição;
• Opcional 2: Ajuste de zero e span
• Aprovações:
  • Underwriters Laboratories Inc. Listado: Arquivo No. E4436; Guia No. XAPX.
  • Certificado pela Canadian Standards Association: Listagem geral Arquivo No. LR1620; Guia No. 400-E.
