O Programador de Combustão Siemens LME11.330C2 é projetado para o início e supervisão de queimadores de gás de 1 ou 2 estágios em operação intermitente. Ele supervisiona a chama usando uma sonda de ionização ou um detector de chama UV QRA com unidade auxiliar AGQ3.xA27 para queimadores de ar forçado, e um detector de chama azul QRC para chamas de combustão azul. O Programador de Combustão Siemens LME11.330C2 possui dimensões idênticas aos controles de queimadores LGB e LMG.
Especificações Técnicas do Programador de Combustão Siemens LME11.330C2:
- Tensão da rede:
- AC 230 V +10%/-15%
- Frequência da rede: 50...60 Hz ±6%
- Consumo de energia: 12 VA
- Fusível primário externo (Si): Máx. T6.3H250V
- Atenção! Risco de dano aos contatos de comutação! Se o fusível primário externo (Si) queimar devido a sobrecarga ou curto-circuito nos terminais, o Programador de Combustão Siemens LME11.330C2 deve ser substituído.
- Posição de montagem: Opcional
- Corrente de entrada no terminal 12: Máx. 5 A
- Peso: Aproximadamente 160 g
- Classe de segurança: I (controle do queimador com base plug-in)
- Para aplicações sem separação segura.

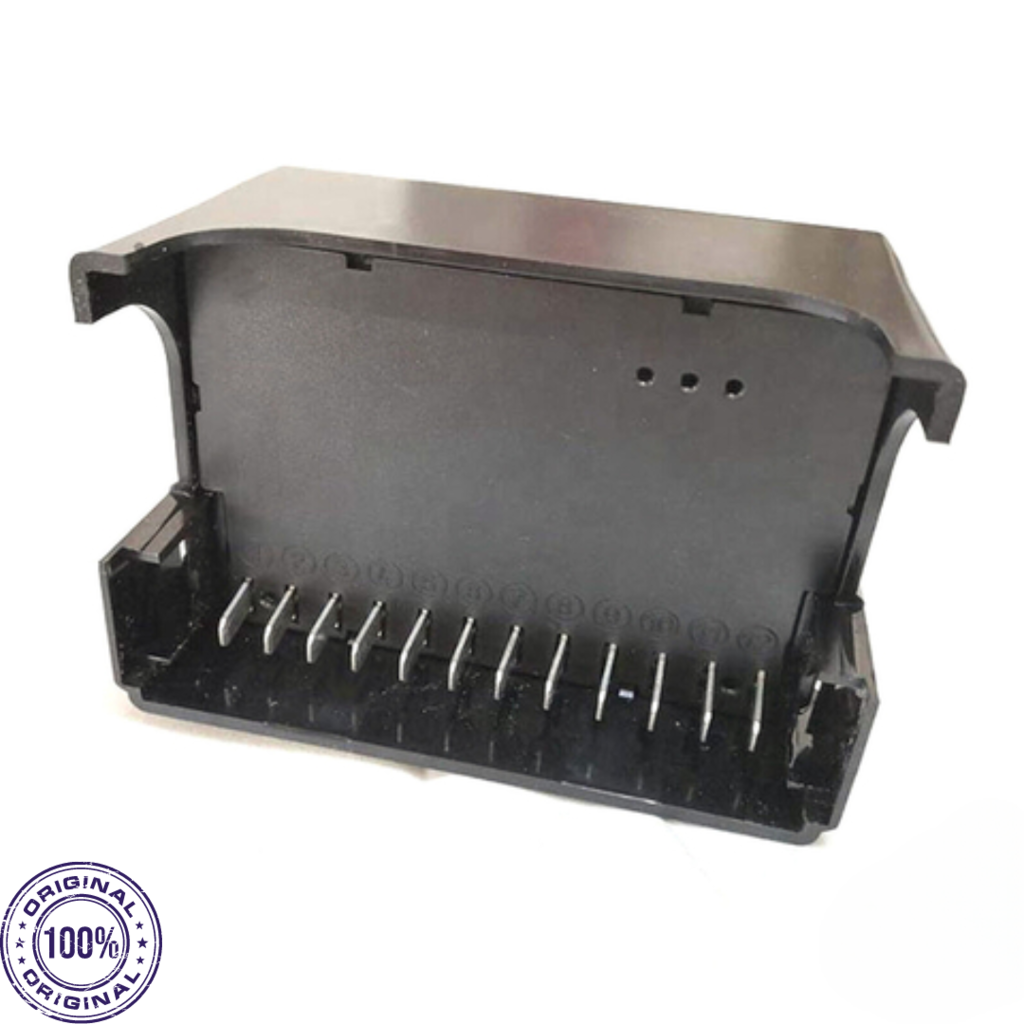

- A proteção contra choque elétrico é obtida através de isolamento duplo ou reforçado. A provisão para a conexão à terra de proteção é feita na base plug-in AGK11.
- Tipo de desligamento ou interrupção para cada circuito: Desligamento com micro interruptor, 1 polo
- Modo de operação: Tipo 2 B
- Grau de proteção: IP40 (a ser garantido através da montagem)
- Nota: O fabricante do queimador ou da caldeira deve garantir o grau de proteção IP40 através da instalação adequada do LME.
- Distâncias de escoamento e espaçamentos de ar:
- Categoria de sobretensão III
- Tensão de surto nominal 4 kV a 230 V AC
- Grau de poluição 2
- Até 2.000 m acima do nível do mar
- Classe de software: Classe C
- Estrutura de 2 canais
- Tempo de reação em caso de perda de chama: Máx. 1 s
- Comprimento permissível do cabo terminal 1: Máx. 1 m com uma capacitância de linha de 100 pF/m, não blindado (máx. 3 m a 15 pF/m)
- Comprimento permissível do cabo de QRA para AGQ3.xA27: Máx. 20 m com 100 pF/m, não blindado
- Reinicialização remota de bloqueio instalada separadamente: Máx. 20 m com 100 pF/m, não blindado
- Comprimento permissível do cabo dos terminais 8 e 10: Máx. 20 m com 100 pF/m, não blindado
- Comprimento permissível dos cabos dos outros terminais: Máx. 3 m com 100 pF/m, não blindado
- Tensão de entrada permissível nos terminais 6 e 11:
- 230 V AC +10%/-15%
- Corrente de entrada possível no terminal 6: 0.5 mA
- Corrente de entrada possível nos terminais 8 e 11: 1 mA
- Carga terminal permissível:
- Cosφ ≥ 0.6
- Terminal 3: Máx. 2.7 A (15 A por máx. 0.5 s → apenas LME2)
- Terminais 4, 5, 7 e 9 (11): Máx. 1.7 A
- Terminal 10: Máx. 1 A
- Cosφ = 1
- Terminal 3: Máx. 3 A
- Terminais 4, 5, 7 e 9 (11): Máx. 2 A
- Terminal 10: Máx. 1 A
Benefícios do Programador de Combustão Siemens LME11.330C2:
1. Conformidade e Segurança: Atende às normas rigorosas EN 676 e DIN EN 298 para garantir operação segura e eficiente.
2. Versatilidade: Adequado para queimadores de gás de 1 ou 2 estágios e queimadores em operação intermitente.
3. Monitoramento Avançado de Chama: Supervisão com sondas de ionização, detectores de chama UV e detectores de chama azul, garantindo segurança máxima.
4. Detecção de Subtensão: Protege contra falhas de energia, garantindo confiabilidade.
5. Verificação de Pressão de Ar: Garante funcionalidade adequada durante toda a operação.
6. Reinício Remoto e Indicação de Status: Facilita a operação e manutenção com reinício remoto elétrico e indicações multicoloridas de status.
7. Controle Digital: Sequências de controle precisas, aumentando a eficiência operacional.
8. Operação Intermitente Controlada: Garante desligamento controlado após 24 horas de operação contínua.
Aplicações do Programador de Combustão Siemens LME11.330C2:
O Programador de Combustão Siemens LME11.330C2 é ideal para aplicações industriais e comerciais que exigem controle confiável e eficiente de queimadores de gás. Compatível com diversos tipos de queimadores e com funções avançadas, o Programador de Combustão Siemens LME11.330C2 garante segurança e eficiência em operações críticas de aquecimento.
Garanta a Eficiência e Segurança do Seu Sistema de Queimadores de Gás
Adquira o Programador de Combustão Siemens LME21.330C2 e melhore a segurança e eficiência do seu sistema de aquecimento. Com tecnologia avançada e conformidade com normas internacionais, o Programador de Combustão Siemens LME21.330C2 é a escolha ideal para um controle preciso e seguro dos seus queimadores de gás.
